◆ 无跳线配置
◆ 自动检测硬件
◆ 过程和回路报警
◆ Modbus和ASCII通讯
◆ 自整定
◆ 加热/冷却操作
◆ 设定点斜率
◆ 远程/双设定点可选

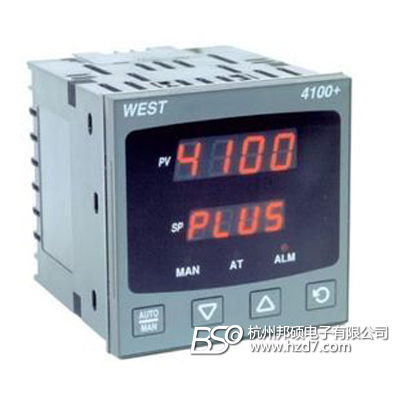

West温控表籍其友好的用户界面、强大的技术功能以及灵活的现场配置，
West P6100 在温控与过程控制领域表现出卓越的性能。
◆ 只需储备较少种类的控制器，输出全部为插接式选件模块
◆ 无跨接线，避免错误
◆ 自动硬件配置，减少设置时间
◆ 远程设定点(RSP) 和变送器电源(TxPSU)为客户提供了更大的灵活性
◆ 使用PC 易于设置，并可定制操作员菜单
◆ 操作简化，更加简单易用的人体界面


输入
热电偶
B、C、J、K、L、N、R、S、T和PtRh20%vsPtRh40%.
传感器断线检测
<2秒(0-20mA除外),控制输出关闭.热电偶和mV输入时显示高报警,RTD、mA或V输入时显示低报警.
采样频率
每秒4次,精度14位.
精度
输入范围的±0.1%,±1LSD(T/C CJC好于1℃).
阻抗
热电偶和mV输入时>100MΩ,V输入时为47KΩ,mA输入时为5Ω.
线性直流
0-20/4-20mA,0-50/10-50mV,0-5/1-5/0-10/2-10V.量程-1999至9999,可标定,小数点位置可调.
RTD
3线制PT100,每线最大阻值50Ω(三线要平衡).
输出和选件
控制和报警继电器
单刀双掷继电器2A,240VAC(交流),>500,000次.
SSR输出
驱动能力>10VDC,最小500Ω.
固态可控硅输出
0.01至1A(交流),20至280V,47至63HZ.
直流线性输出
0-20/4-20mA接入500Ω(最大);0-10V、2-10V、0-5V,接入500Ω(最小).
控制输出具有2%过驱动/驱动不足.250Ω时,精度为±0.25%.(线性下降到0.5%,用于增加负载至规定限值).
操作环境
湿度和温度
0至55℃(贮存温度-20至80℃),湿度20%至95%,无冷凝.
电源
100-240VAC,50/60HZ 7.5VA(选20-48VAC,7.5VA/22-65VDC 5W).
技术数据
特点

·     控制类型
PID控制，带预整定、自整定、手动整定或ON/OFF控制功能。单加热输出或加热/冷却双输出。
·     自动/手动
从前面板选择，无扰动切换。
·     输出配置
最多 3 个输出，用于控制、报警、24VDC 变送电源或转发过程值或设定值。
·     报警类型
过程高/低报警、设定值偏差报警、带报警、逻辑”与”/”或”报警。1路回路报警用于过程控制安全。过程报警滞后可调。
·     人机界面
4 按键操作，两个 4 位 13mm 和 10mm LED 显示屏，可选择颜色（红色/红色、红色/绿色、绿色/红色、绿色/绿色），5 个 LED 指示灯。
·     计算机组态
支持计算机组态（无需通讯选件），组态软件适用于Windows 98 及以上。West 订货号：PS1-CON。
输入

·     热电偶
B、C、J、K、L、N、R、S、T 和 PtRh20%vsPtRh40%
·     RTD
3 线制 PT100，每线最大阻值50W（三线要平衡）。
·     线性直流
0-20mA，4-20mA，0-50mV，10-50mV，0-5V，1-5V，0-10V，2-10V。
量程-1999 至 9999，可标定，小数点位置可调。
·      阻抗
热电偶和mV输入时>100MW，V输入时47kW，mA输入时为5W。
·     精度
输入范围的 ±0.1%， ±1 LSD（T/C CJC 好于 1°C）。
·     采样频率
每秒 4 次，精度 14 位。
·     传感器断线检测
<2秒(0-20mA除外)，控制输出关闭。热电偶和mV输入时显示高报警，RTD、mA或V输入时显示低报警。
输出和选件

·     控制和报警继电器
单刀双掷继电器2 A，240VAC，>500,000 次。
·     SSR输出
驱动能力 >10V DC，最小 500W。
·     固态可控硅输出
0.01 至 1 A（交流），20 至 280V，47 至 63Hz。
·     直流线性输出
0-20mA、4-20mA 接入 500W（最大），0-10V、2-10V、0-5V 接入 500W（最小）。控制输出具有 2% 过驱动/驱动不足。250Ω时，精度为±0.25%。（线性下降到 0.5%，用于增加负载至规定限值）。
·     变送器电源
输出 24V DC（标准），接入910W（最小），给外部装置供电。
·     串行通讯
2 线制 RS485，1,200 至 19,200 波特率，Modbus 和 ASCII 协议（可选）。
·     数字输入
在 2 个设定点或自动/手动控制之间选择。干触点或 TTL 数字输入。
·     外给定值输入
0-20mA，4-20mA，0-100mV，0-5V，1-5V，0-10V，2-10V 或≥2kW电位计可调 -1999 至 9999。可数字输入或前面板本地/远程选择设定值。
操作环境

·     温度和湿度
0 至 55°C（贮存温度-20 至 80°C），相对湿度20% 至 95%，无冷凝。
·     电源
100 至 240V AC 50/60Hz 7.5VA（可选 20 至 48V AC 7.5VA / 22 至 65V DC 5W）。
·     前面板防护等级
IEC IP66（背部防护等级为 IP20）。
·     认证
CE，UL 和 ULc
