◆ 通用模拟量输入，可自定义线性化
◆ 100ms高速采样，高精度，无超调PID
◆ 故障安全，定时器和启动功能(4段折线)
◆ 通讯接口：RS422/485 Modbus RTU
◆ BlueControl编程软件，支持软件仿真和在线监控

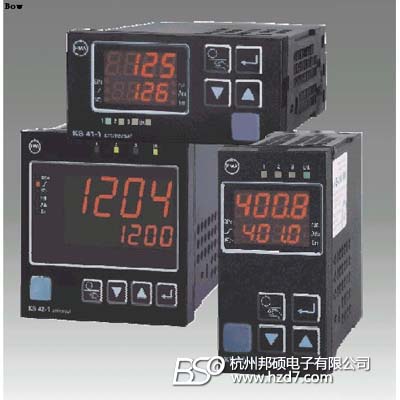

West温控表KS4x-1 控制器能在各种工业领域完成高精度和低成本的控制任务。
控制器可提供2 点(on/off)、连续量PID和3 点步进式控制方式。
通用输入信号通道可以输入各种类型过程信号，
另外一个附加的输入通道用来输入加热电流信号或外部设定值。


信号输入
功能介绍
INP1功能:x(过程值);INP2功能:加热电流监视或外给定;di1,di2(可选),di3(可选)
功能:操作级锁定,给定值切换(由内给定切换到第2个设定值(SP2)或外给定值(SP.E.)),
强制输出信号(Y2),手动操作禁止,关闭控制器,复位储
变送器电源U$BT$B(可选)
输出:22mA/≥18V
逻辑控制输入DI2,DI3(可选)
可组态切换或面板按钮光电输入作为数字量触发切换电压:外部24VDC 逻辑0:-3～5V 逻辑1:15～30V 电流消耗:约5mA
控制输入DI1
可组态为常开、常闭触点或由面板按钮控制可连接至无源触点开关电压:2.5V 开关电流:50μA
电流检测
输入电阻:约120Ω 量程设置:0-20mA范围内可以任意设定刻度范围:-1999～9999可调输入回路监控:
低于量程起点12.5%(4～20mA→2mA)
加热电流检测
测量范围:0-50mA AC 刻度:-1999～0.000～9999A可调
附加输入INP2
分辨率:>14位采样周期:100ms
热电阻输入
类型:Pt100、Pt1000、KTY11-6 连接:三线制导线电阻:max.30Ω 输入回路监控:断路和短路
LJKNSR输入
输入阻抗:≥1MΩ 信号电阻影响:1μV/Ω 冷端补偿最大误差:±0.5K 传感器断路监控:输入回路电流≤1μA
过程值输入INP1
分辨率:>14位小数点:0～3位限制频率:2HZ 数字滤波:0.000～9999s可调采样周期:100ms 测量值校正:2点或偏差校正
信号输出
OUT3作为变送器电源
输出:22mA/≥13V
电压输出
0/2～10V可组态信号范围:0-11V 输出负载:≥2KΩ 负载影响:无分辨率:≤11mV(0.1%) 误差范围:≤20mV(0.2%)
电流输出
0/4～20mA可组态信号范围:0-约22mA 输出负载:≤500Ω 负载影响:无分辨率:≤22μA(0.1%) 误差范围:≤40μA(0.2%)
OUT3作为模拟量输出
与输入通道电流隔离可以根据用户需要定义量程分辨率:10位
OUT3作为继电器输出
触点:常开和常闭,共用一个公共端最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载)
最小触点容量:5V,10mA AC/DC 操作寿命:最大容量下600,000次
继电器输出OUT1、OUT2
触点:常开,共用一个公共端 最大触点容量:500VA,250VAC,2A(48-62HZ,阻性负载) 最小触点容量:6V,1mA DC 操作寿命:最大容量下800,000次
功能介绍
输出信号功能 OUT1作为控制输出加热/冷却 OUT2(继电器) 打开/闭合,限定值触点,报警,定时器或程序器结束信号 OUT3(继电器或逻辑) 同OUT1和OUT2 OUT3(模拟量) 控制
OUT3作为逻辑输出
负载≤500Ω:0/≤20mA 负载>500Ω:0/>13V
