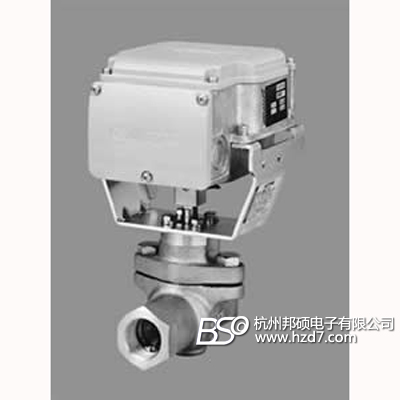

日本山武azbil VY5200电动二通阀
产品编号：04152-703
产品型号：VY5200
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.05
浏览次数：
详细信息
VY5200系列是螺丝连接方式的阀门和执行器一体化电动二通阀。阀体可以用于冷/热水和蒸汽的控制。与数字调节器配合可以实现输入为4～20mA或2～10V的两种比例控制。
规格书
选型表
Actival VY5200系列是螺丝连接方式的阀门和执行器一体化电动二通阀。阀体可以用于冷/热水和蒸汽的控制。与数字调节器配合可以实现输入为4～20mA或2～10V的两种比例控制。 |
|
规格书
| 阀门 | 阀门耐压 | 2 MPa（15～32mm） |
| 材料 | 阀体：铸铜 阀芯、阀杆：不锈钢 阀座环：铝青铜（用于水），耐热处理（用于蒸汽） 密封垫：无机纤维 | |
| 允许介质温度 | 0～150℃（水），0～175℃（蒸汽） | |
| 执行器 | 电源 | 24VDC±15%，50/60Hz |
| 消耗功率 | 7VA | |
| 动作时间 | 63s（50Hz），53s（60Hz） | |
| 环境温度 | 用于水：-20～+50℃，用于蒸汽：-20～+40℃（无结露） | |
| 环境湿度 | 5～95%RH | |
| 材质 | 机壳：铝合金 机盖：塑料（ABS树脂） 连接机架：不锈钢板 |
选型表
| 序号 | 选择 | 说明 | |
| Ⅰ | 基本型号 | VY52 | 螺纹连接 |
| Ⅱ | 执行器 控制输出信号 |
1 | 135Ω反馈电位计 |
| 2 | 公称135Ω阻抗 | ||
| 3 | 4～20mADC | ||
| 4 | 2～10VDC | ||
| Ⅲ | 材质 介质 |
8 | 青铜（BC6）（介质为水） |
| 9 | 青铜（BC6）（介质为蒸汽） | ||
| Ⅳ | 执行器种类 | F | 标准扭矩防溅型带端子板：阀门尺寸15～50mm |
| Ⅴ | 执行器选项 | 0 | 无 |
| Ⅵ | 选项 | 0 | 无 |
| Ⅶ | 阀门通径 Cv值 |
11 | 通径：15mm Rc1/2螺纹 Cv：1.0 |
| 12 | 通径：15mm Rc1/2螺纹 Cv：2.5 | ||
| 13 | 通径：15mm Rc1/2螺纹 Cv：6.0 | ||
| 14 | 通径：15mm Rc1/2螺纹 Cv：1.6（介质仅为蒸汽） | ||
| 21 | 通径：20mm Rc3/4螺纹 Cv：6.0 | ||
| 22 | 通径：25mm Rc1螺纹 Cv：10 | ||
| 31 | 通径：32mm Rc1 1/4螺纹 Cv：16 | ||
| 41 | 通径：40mm Rc1 1/2螺纹 Cv：25 | ||
| 51 | 通径：50mm Rc2螺纹 Cv：40 |
