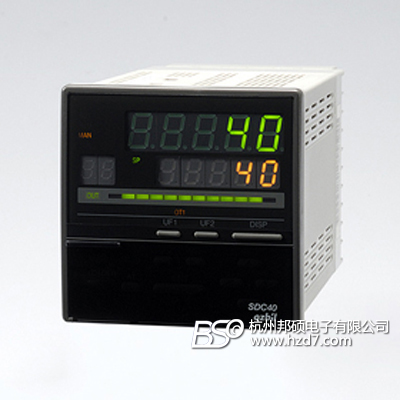

日本山武azbil SDC40A数字显示调节器
产品编号：223633-690
产品型号：SDC40A
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
SDC40A/SDC40B
数字显示调节器
SDC40A/SDC40B小型(96×96mm)数字指示调节器是一种高精度指示调节器,可接受热电偶、热电阻、直流电压、直流电流的输入信号。
其组态模式可通过PC机下载。
规格表
| 一般功能 | 记忆材料 | 半导体不挥发性存储器 |
| 电源 | 85～264VAC,50/60Hz | |
| 消耗功率 | 25VA max | |
| 环境温度 | 0～50℃ | |
| 环境湿度 | 10～90%RH(无结露) | |
| 重量 | 约750g | |
| PV输入(PV1) | 类型 | 热电偶,热电阻,直流电压/电流(国际标准) |
| 采样周期 | 0.1S | |
| 精度 | ±0.1%FS | |
| 偏置 | -1000～+1000U(U:工程单位) | |
| (PV2) | 类型 | 4～20mACC,1～5VDC |
| 指示设定 | PV,SP指示 | 5位7段LED |
| 功能指示 | 2位7段LED | |
| 柱状LED | MV,OK指示,事件指示,RSW监视 | |
| 设定点数 | 1或8点可选 | |
| 量程 | 可选择 | |
| SP限制 | 下限:-1999～上限 上限:下限～26000 | |
| 控制输出 | PID参数组 | 8((3D/AK/5K/9K/BK:4点冷却,4点加热) |
| PID自动整定 | 普通自整定/人工神经原+模糊推论整定/智能整定 | |
| 输出限幅 | 下限:0～上限 上限:下限～100% | |
| 变化率限制 | 0.1～10.0%/100ms | |
| 作用方式 | 正/反作用可选择 | |
| SP斜坡 | 0～26000,单位:/h,0.1h./min,0.1/min | |
| 远程开关RSW输入 | 通道数 | 4或12 |
| 功能 | NOP,READY/RUN,AUTO/MANUAL,REMOTEL/LOCAL AT启/停,正/反作用,SP选择(PID参数同时),MV固定输出输入2的比例号选择,计算机的馈方式1/2 | |
| 事件EV输入 | 类型 | 集电极开路干接点 |
| 点数 | 2(标准型),3或8(选项) | |
| 类型 | PV,SP,DEV,|DEV|,MV,MFB(马达位置),ALarm,回路诊断 | |
| 输出型式 | ON/OF SPST接点 | |
| 辅助输出(AUX) | 回路数 | 1或2(2G/3D/AK/5K/9K/BK型:1点) |
| 输出功能 | PV,SP,DEV,RSP,MV,MFB | |
| 信号 | 4～20mAbc(负载电阻680Ωmax) | |
| 通讯功能 | RS-485 | |
| 附件(单独订货) | 81446083-001 | 硬防尘盖 |
| 81446087-001 | 软防尘盖 | |
| 81446084-001 | 端子盖 |
选型表
| 序号 | 选型表 | 说明 | |
| Ⅰ | 基本型号 | C40A | 数字指示调节器 |
| Ⅱ | 控制输出 | 0D | 时间比例PID,接点容量:250VAC,5A(阻性负载) |
| 6D | 时间比例PID,电压:22.5VDC±10% | ||
| 2G | 位置比例PID(M/M驱动继电器,接点容量250VAC) | ||
| 5G | 连续比例PID(4～20mA) | ||
| 3D | 加热/冷却输出,继电器输出+继电器输出 | ||
| AK | 加热/冷却输出,继电器输出+电流输出 | ||
| 5K | 加热/冷却输出,电流输出+电流输出 | ||
| 9K | 加热/冷却输出.继电器输出+电压输出 | ||
| BK | 加热/冷却输出,电流输出+电压输出 | ||
| Ⅲ | 功能 | 0 | 标准型 |
| 1 | 外给定型 | ||
| 2 | 内部串级型 | ||
| Ⅳ | 电源 | AS | 90～264VAC,50/60Hz |
| Ⅴ | 选项(1) | 00 | 无选择 |
| 01 | 4点RSW | ||
| 02 | 增加1SPDT事迹 | ||
| 03 | 4点PSW+1点SPDT | ||
| 04 | 4点RSW+1点AUX | ||
| 05 | 1点SPDT+1点AUX | ||
| 06 | 4点RSW+1SPDT+1点AUX | ||
| 07 | 4点RSW+2点AUX | ||
| 08 | 1点SPDT+2点AUX | ||
| 09 | 4点RSW+1点SPDT+2点AUX | ||
| Ⅵ | 选项(2) | 0 | 无选择 |
| 1 | 8点RSW+5点事件(集电极开路输出) | ||
| 2 | 8点RSW+事件(集电极开路输出)+RS485 | ||
| Ⅶ | 选项(3) | 00 | 无选择 |
| D0 | 附测试报告书 | ||
| T0 | 热带处理 | ||
|
注:1)选项(1)的2点辅助输出不能用于2G/3D/AK/5K/9K/BK选型 | |||
