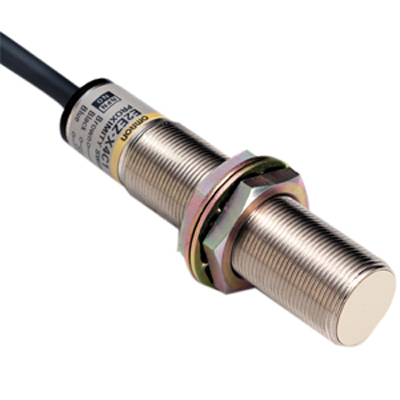

接近传感器

产品编号:215051-472

产品型号:E2EZ

市场价格:0元/个

批发价格:0元/个

更新时间:2011.01.04

浏览次数:

详细信息

增加直流2线式型的系列。
带有明确设定位置的动作显示灯。

额定值 / 性能


 项目   型号 E2EZ-X2D□-N E2EZ-X2D□-M1J E2EZ-X2D□-M1GJ E2EZ-X4D□-N
E2EZ-X4D□-M1J E2EZ-X4D□-M1GJ
E2EZ-X8D□-N
E2EZ-X8D□-M1J E2EZ-X8D□-M1GJ
E2EZ-X4C1 E2EZ-X4Y1 E2EZ-X8C1 E2EZ-X8Y1
 检测距离  2mm±10%  4mm±10%  8mm±10%  4mm±10%  8mm±10%
 设定距离 * 1  0~1.6mm   0~3.2mm  0~6.4mm  0~3.2mm   0~6.4mm
 应差  检测距离的20%以下
 检测物体  磁性金属(非磁性金属会降低检测距离。请参照「特性数据」→805页)
 标准检测物体  铁12×12×1mm  铁30×30×1mm  铁54×54×1mm  铁30×30×1mm  铁54×54×1mm
 应答频率 *2  200Hz  100Hz  30Hz  C型:12Hz Y型: 5Hz  C型:8Hz Y型:5Hz
 电源电压
(使用电压范围)
 电源电压 (使用电压范围) DC12~24V 脉动(p-p)10%以下(DC10~30V)  C型:DC12~24V 脉动(p-p)10%以下(DC10~30V) Y型:AC100~220V(AC90~250V)50/60Hz共用
 消耗电源   —  C型:15mA以下
 漏电流  0.8mA以下  Y型:2mA以下(AC100V时)、3mA以下(AC200V时)
 控制输出  开关容量  3~100mA以下  C型:NPN开关集电极输出 DC12V时 100mA以下(DC30V以下) DC24V时 200mA以下(DC30V以下) Y型:10~200mA
 残留电压  3V以下(负载电流100mA、导线长2m时)  C型:2V以下(负载电流200mA、导线长2m时) Y型:请参照电压残留「电压特性数据」 →757页 E2E-X□Y□
 显示灯  D1型:动作显示(红色)、设定显示(绿色) D2型:动作显示(红色)  C型:检测显示(红色) Y型:动作显示(红色)
  动作状态
(检测物体接近时)
 D1型:NO D2型:NC 详情请参阅「输入输出段回路图」的时间图→806页  NO 详情请参阅「输入输出段回路图」的时间图 →807页
 保护回路  负载短路保护、浪涌吸收  C型:负载短路保护、逆向连接保护、浪涌吸收 Y型:浪涌吸收
 周围环境温度  动作时、保存时:各0~+50℃ (不结冰、不结露)
 周围环境湿度  动作时、保存时:各35~95%RH (不结露)
 温度的影响  0~+50℃的温度范围内+23℃时、检测距离的±20%以下
 电压的影响  在额定电源电压 ±10%的范围内 在额定电源电压 为检测距离的±2.5%以下
 绝缘电阻  50MΩ以下(DC500V兆欧表)充电部整体与外壳间
 耐电压  AC1,000V 50/60Hz 1min 充电部整体与外壳间  C型:AC1,000V 50/60Hz 1min Y型:AC2,000V 50/60Hz 1min 充电部整体与 外壳间
 振动(耐久)  10~55Hz 上下振幅1.5mm X、Y、Z各方向 2h
 冲击(耐久)  1,000m/s2 X、Y、Z各方向 10回
 保护结构  IEC规格 IP67 〔JEM规格 IP67g (耐浸型、耐油型)〕
 连接方式  导线引出型(标准导线长2m)、接插件中继型
 质量(捆包状态)  E2EZ-X2D□-N 约70g
E2EZ-X2D□-M1J 约40g
E2EZ-X2D□-M1GJ 约40g
 E2EZ-X4D□-N
约160g E2EZ-X4D□-M1J
约90g
E2EZ-X4D□-M1GJ 约90g
 E2EZ-X8D□-N
约220g
E2EZ-X8D□-M1J 约160g
E2EZ-X8D□-M1GJ 约160g
 约170g  约270g
 材料  外壳  黄铜 镀镍
 检测面  PBT   耐热ABS
 固紧螺母  铁 亚铅镀层
 防松 垫片  铁 亚铅镀层
 附属品  使用说明书
* 1. 请在绿色指示灯亮灯范围内使用。
* 2. 直流开关的应答频率为平均值。测定条件:用标准检测物体时,检测物体的间隔为标准物体的2倍,
     设定距离为检测距离的1/2。
