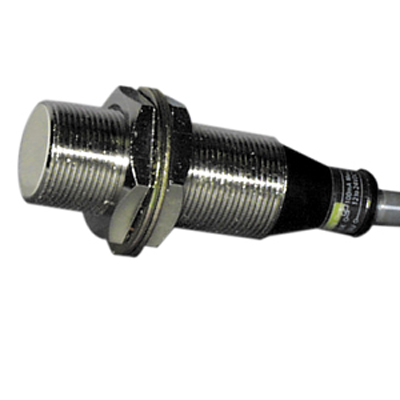

接近传感器
产品编号：214956-274
产品型号：E2EV
市场价格：0元/个
批发价格：0元/个
更新时间：2011.01.04
浏览次数：
详细信息
具有与铁同等的检测距离。
额定值 / 性能
| 项目 型号 | E2EV-X2C1 E2EV-X2C2 |
E2EV-X5C1 E2EV-X5C2 |
E2EV-X10C1 E2EV-X10C2 | |
| 检测距离 | 2mm±10％ | 5mm±10％ | 10mm±10％ | |
| 设定距离 | 0～1.4mm | 0～3.5mm | 0～7mm | |
| 应差距离 | 检测距离的10％以下 | |||
| 检测物体 | 磁性金属、非磁性金属 | |||
| 标准检测物体 | 铝12×12×1mm | 铝18×18×1mm | 铝30×30×1mm | |
| 应答频率 | 150Hz | 70Hz | ||
| 电源电压* 2 （使用电压范围） |
DC12～24V 脉动(p-p)10％以下(DC10～30V) | |||
| 消耗电流 | 15mA以下 | |||
| 控制输出 | 开关容量 | NPN集电极开路输出 100mA以下（DC30V时） | ||
| 残留电压 | 2V以下（负载电流100mA、导线长2m时） | |||
| 显示灯 | 检测显示（红色） | |||
| 动作状态（检测物体接近时） | C1型：NO C2型：NC 详情请参阅「输入输出段回路图」的时间图→827页 | |||
| 保护回路 | 逆向连接保护、负载短路保护、浪涌吸收 | |||
| 周围环境温度 | 动作时、保存时：各-10～+55℃ （不结冰、结露） | |||
| 周围环境湿度 | 动作时、保存时：各35～95％RH （不结露） | |||
| 温度的影响 | -10～+55℃的温度范围中+23℃时、检测距离的±20％以下 | |||
| 电压的影响 | 在额定电源电压±15％的范围内额定电源电压时、为检测距离±2.5％以下 | |||
| 绝缘电阻 | 50MΩ以下（DC500V兆欧表）充电部整体与外壳间 | |||
| 耐电压 | AC1,000V 50/60Hz 1min 充电部整体与外壳间 | |||
| 振动（耐久） | 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h | |||
| 冲击（耐久） | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保护结构 | IEC规格IP67 〔JEM规格 IP67g （耐浸型、耐油型）〕 | |||
| 连接方式 | 导线引出式（标准导线长2m） | |||
| 质量（捆包状态） | 约120g | 约140g | 约190g | |
| 材质 | 外壳 | 黄铜 镍 | ||
| 检测面 | 耐热ABS | |||
| 紧固螺母 | 黄铜 镍 | |||
| 防松垫片 | 铁 亚铅镀层 | |||
| 附属品 | 使用说明书 | |||
距离为检测距离的1/2。
