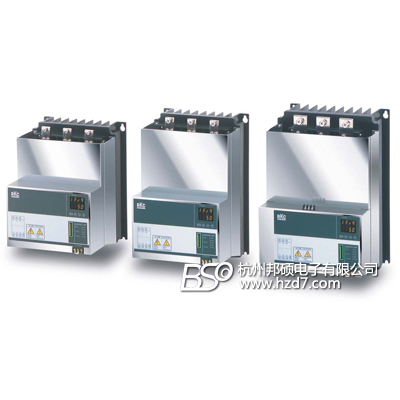

日本理化RKC THW系列三相电力调节器
产品编号：191252-214
产品型号：THW系列
市场价格：0元/台
批发价格：0元/台
更新时间：2011.01.04
浏览次数：
详细信息
THW系列 高性能三單相電力調整器
THW是20A～100A所構成的高性能三相電力調整器。
依照用途可切換『相位控制』,『連續比例Zero cross控制』,『輸入同步式Zero cross控制』，
可對應各種三相加熱器的控制。
且，選配上可選擇『定電流控制』,『定電力控制』,『定電壓控制』。（相位控制時）
| ●特 長 |
| ★ | 柔和的控制方式 | ★ | 3類型的輸出模式 |
| ★ | 勾配設定 | ★ | 起動時上限輸出限制 |
| ★ | soft up(soft start)/soft down | ★ | 警報輸入 |
| ★ | 上限/下限限制 | ★ | 警報輸出:2點 |
| ★ | base up設定(輸出偏移補正) |
| 最大負荷電流 | AC20A, 30A, 45A, 60A, 80A, 100A | |||||||||||||||||||||||||||
| 控制 | 相位控制,zero cross控制 (切換可) | |||||||||||||||||||||||||||
| 適応負荷 | 相位控制：直線性(R:電阻)負荷 變壓１次側控制(磁束密度：約8,000gauss以下) zero cross控制：直線性(R:電阻)負荷 | |||||||||||||||||||||||||||
| 輸入信號 | group１ （group内可變更） DC 4～20mA (輸入電阻：100Ω) DC 0～20mA (輸入電阻：100Ω) DC 0～5V (輸入電阻：30kΩ) DC 1～5V (輸入電阻：30kΩ) 電壓脈衝輸入DC 0/12V (輸入電阻：30kΩ) 無電壓接點輸入 | |||||||||||||||||||||||||||
| group２ （group内可變更） DC 0～10V (輸入電阻：68kΩ) 電壓脈衝輸入 DC 0/12V (輸入電阻：68kΩ) 電壓脈衝輸入DC 0/24V (輸入電阻：68kΩ) 無電壓接點輸入 | ||||||||||||||||||||||||||||
| 最小負荷電流 | 1A | |||||||||||||||||||||||||||
| 出力電壓範圍 | 定格電壓的0～98％ | |||||||||||||||||||||||||||
| 電源電壓 | a) AC 180～264V(包含電源電壓變動) 定格:AC 200～240V b) AC 360～484V(包含電源電壓變動) 定格:AC 400～440V *控制回路是AC 180～264V(包含電源電壓變動)定格:AC 200～240V 注意：b)近日發售。 | |||||||||||||||||||||||||||
| 消費電力 | 17VA以下(200V類型), 21VA以下(400V類型) | |||||||||||||||||||||||||||
| 電源周波數 | 50/60Hz(自動判別) | |||||||||||||||||||||||||||
| 容許周波數變動 | 50Hz±1Hz, 60Hz±1Hz(性能保証) 45～54.9Hz(50Hz), 55～64.9Hz(60Hz) (動作保証) | |||||||||||||||||||||||||||
| 輸出設定範圍 | 勾配設定：0～100％[前面按鍵、外部設定器(調整鈕)] 出力限制(上限)：0.0～100.0％(前面按鍵) 出力限制(下限)：0.0～100.0％(前面按鍵) 起動時輸出限制(上限)：0.0～100.0％(前面按鍵) 起動時輸出限制時間 ：0.0～600.0秒(前面按鍵) base up設定(書出偏移補正): 0.0～100.0％(前面按鍵) 手動設定：0.0～100.0％[前面按鍵、外部設定器(調整鈕)] | |||||||||||||||||||||||||||
| 輸出模式 | 相位控制時,用直線性(R:電阻)負荷可切換輸入－相位角 比例・輸入－電壓比例・輸入－電壓自乘比例 | |||||||||||||||||||||||||||
| 冷卻方式 | 自然冷卻 | |||||||||||||||||||||||||||
| 容許周圍溫度 | 性能保証範圍：0～＋40℃ 動作保証範圍：－15～＋55℃ | |||||||||||||||||||||||||||
| 容許周圍濕度 | 5～95％RH (結露的時候） 絕對溼度：MAX.W.C 29.3g/m3 dry air at 101.3kPa | |||||||||||||||||||||||||||
| 絕緣耐壓 | 主回路端子、電源端子和放熱器間：AC2000V, 1分鐘 | |||||||||||||||||||||||||||
| 絕緣電阻 | 主回路端子、電源端子和放熱器間：20MΩ以上,DC500V | |||||||||||||||||||||||||||
| 安裝方式 | 垂直安裝 | |||||||||||||||||||||||||||
| 自己診斷功能 | 檢查項目：板異常・EEPROM錯誤 調整數據破壞・設定值的範圍確認 異常時的動作：FAIL燈亮,電力調整器輸出OFF 從警報輸出可輸出 | |||||||||||||||||||||||||||
| 重量 | 約5.8kg (20～60A, 200V), 約10.3kg (20～60A,400V) 約13.6kg (80A,100A, 200V及400V) | |||||||||||||||||||||||||||
| 標準功能 | ・警報輸入(DI)：３點、無電壓接點輸入 (RUN/STOP,自動/手動切換,警報互鎖解除) ・自動/手動切換(外部手動設定為選配） ・勾配設定機能(外部設定為選配) ・soft up/spft down功能：0.0～99.9秒 ・警報輸出：２點、 輸出:開放極電器輸出,DC24V,最大100mA 可勵磁／非勵磁選擇 輸出論理選擇功能 (1)加熱器斷線警報 (2)電力調整器故障警報 (3)加熱器斷線警報・電力調整器故障警報的論理和 (4)FAIL警報・電源周波數異常・逆相・過電流・ 保險絲斷線的論理和 (5)所有的警報論理和(警報輸出時ON) ・二位置控制（外部上限・下限設定為選配） | |||||||||||||||||||||||||||
| 選配功能 | ・加熱器斷線警報功能
・定電流控制 ・定電力控制
| |||||||||||||||||||||||||||
| ● 周圍溫度特性 | |
| 負 荷 電 流 (％) |
 |
| 周圍溫度(℃) | |
