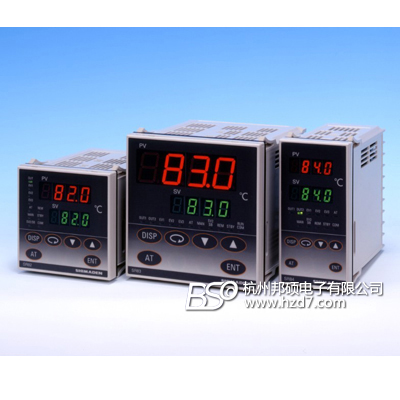

日本岛电shimaden SR82/SR83/SR84斜率温控器

产品编号:185739-645

产品型号:SR82/SR83/SR84

市场价格:0元/台

批发价格:0元/台

更新时间:2011.01.03

浏览次数:

详细信息

产品简介:
SR80 0.25级斜率控制PID调节器
■SR80系列调节器是日本岛电SR25和SR253PID高精度调节器的精简设计。
    0.25%FS的精度,双四位斜率、双设定、双输出、 室温点调节转换策略、外部模拟遥控输入、
模拟变送输出、上下限报警、断线报警和通讯等功能。
    广泛用于半导体制造、仪表计量、传感器标定、环境试验设备、石油化工、冶金等自控领域。
■斜率的上升/下降率方便设置, 控制斜率运行/暂停等功能,便于在现场斜率升温和特殊工艺的缓起动。
■可预置的双设定值:对应于双设定/双输出,可设置四组独立的PID和调节输出限幅。第二设定值可机内或外部选择
■第二输出功能(选件),用于加热/制冷调节,或同极性的主辅控制。具有独立的PID参数及对应的输出限幅。
■外部遥控设定功能还可参与调节,组成串级控制。多台SR80系列PID调节器与可编程FP21的设定值变送配合,
可组成多区控温系统, 实现同步调节等功能。
■隔离数字通讯接口(选件),可选配RS232C,RS485接口或SR83独有的CC-Link通讯协议,口地址1~99。
还可提供希曼顿光隔离智能232-485通讯转换器,配合XF-2000中文视窗组态软件与上位机组成小型集散系统。
■三组独立事件继电器和断线报警(选件),可设8种事件,报警包括:上、下限绝对值,上、下限偏差值,偏差值内/ 外。
单相加热器断线和加热回路报警(选件):电流监测范围:0.0~50.0A。
■外部数字量输入(选件):两组无电压接点DI输入,可定义八种功能,包括:自整定,手动,外部遥控输入,
斜率运行/停止,控制脱机,调节极性转换,设定值偏差/双设定值转换。
■模拟变送输出(选件)类型:测量值,设定值,偏差值,调节输出变送,用于现场记录数据、多区控温或串级调节。



产品选型:

项目 号码 SR80系列是0.25级的PID调节器, 是0.1级高精度SR25 PID 调节器的精简设计。具有双四位显示, 双输出, 外部开关, 遥控输入, 模拟变送输出, 斜率运行, 数字通讯, 上下限报警等功能。
外型 SR82- DIN标准: 高72×宽72×深111mm, 面板开孔尺寸: 68×68mm
SR83- DIN标准: 高96×宽96×深111mm, 面板开孔尺寸: 92×92mm
SR84- DIN标准: 高96×宽48×深111mm, 面板开孔尺寸: 92×45mm
输入类型及测量范围 1 热电偶:14种类型可选,-200.0~2300.0℃,详见输入类型选择表, 输入阻抗:>500KΩ
2 铂电阻:16种测量范围可选,-200.0~600.0℃,详见流程图上输入类型选择表,三线制
3 直流毫伏0~10,10~50,-10~10,0~20,0~50,0~100mV输入阻抗:>500KΩ
4 直流电流:4~20mA,0~20mA,输入阻抗: 250Ω
6 直流电压:0~1,1~5,-1~1,0~2,0~5,0~10v输入阻抗:>500KΩ
调节输出1类型

正反作用可设分辩率1/8000
Y- 继电器接点,时间比例周期1~120秒,接点:240V AC 2。5A阻性/1A感性
I- 电流4~20mA DC, 负载阻抗<600Ω
P- 固态继电器驱动,时间比例周期1~120秒,12±1.5V DC最大<30mA DC
V- 电压0~10V DC, 负载电流< 2mA
调节输出2类型

分辩率1/255(选件,SR82无此选件SR83和SR84有该选件时报警接点减为两点)
N-
Y- 继电器接点,比例周期1~120秒,接点:240V AC 2.5A阻性/1A感性
I- 电流4~20mA DC, 负载阻抗< 600Ω
P- 固态继电器驱动,比例周期1~120秒,12V±1.5VDC<30mA
V- 电压0~10V DC,负载电流<2mA
电源 90- 100~240V AC±10%(50/60Hz)
10- 24V AC±10%(50/60Hz)
02- 24V DC±10%
事件输出(报警方式:8种)

Y/P输出用的加热器断线/回路报警

(选件,仅用于单相负载)SR82只有两点报警接点

与外部遥控输入选件只能任选其一)
0
1 3组事件输出,接点:240V AC 1.0A阻性
2 3组事件输出及30A加热器断线报警(仅Y,P输出类型可选)
3 3组事件输出及50A加热器断线报警(仅Y,P输出类型可选)
外部遥控输入类型 (选件)

用途:串级控制,外给定设定值,外给定参与调节负载的反馈(外接传感器,实现恒压恒流恒功率控制)
00
14 4~20mA DC 输入,输入阻抗:250Ω
15 1~5V DC 输入,输入阻抗>500KΩ
16 0~10V DC 输入,输入阻抗>500KΩ
隔离模拟变送输出类型 (选件)

分辨率1/10000

变送类型:测量值,设定值,偏差值,调节输出量
0
3 0~10mV DC,输出阻抗:10Ω
4 4~20mA DC,负载阻抗<300Ω
6 0~10V DC,负载电流<2mA
隔离数字通讯接口类型 多种协议

配套产品:XF2000组态软件, 希曼顿光隔离RS232-/485转换器

(选件 SR82和SR84的与隔离模拟变送输出仅能选一种)
0
5 RS-485
7 RS-232C
8 CC-LINK(仅SR83有此功能,并与隔离模拟变送输出选件任选其一)
外部DI输入开关 无电压接点输入 (选件) 0
1 两点输入





外形尺寸: SR82: 72*72*111        SR83: 96*96*111        SR84: 48*96*111

输入类型:8自由输入或6直流电压(电流)

输出类型:常开继电器接点、4~20mA,固态继电器驱动,

电压0~10V,RS485/RS232(通信组件可选)

常用型号:

SR83-1Y-N-90-10000                     SR83-2I-N-90- 10000
SR83-2I-N-90-10008                      SR83-2V-N-90-10005
SR83-4Y-N-90-10007                     SR83-4I-N-90-10040
SR83-4P-N-90-10030                     SR83-4V-N-90-10060
SR83-4Y-N-90-10007                     SR83-4I-N-90-10040
SR83-4P-N-90-10030                     SR83-4V-N-90-10060
SR84-1Y-N-90-10000                     SR84-2I-N-90- 10000
SR84-2I-N-90-10008                      SR84-2V-N-90-10005
SR84-4Y-N-90-10007                     SR84-4I-N-90-10040
SR84-4P-N-90-10030                     SR84-4V-N-90-10060
SR84-4Y-N-90-10007                     SR84-4I-N-90-10040
SR84-4P-N-90-10030                     SR84-4V-N-90-10060
